芯护™ 变频器柜与电抗器降噪泡棉

中高频是密胺的强项

密胺泡沫的孔是连通的——开孔率超过 99%，泡孔之间彼此通着，不是一颗颗封闭的气泡。声波进入这些孔腔后，空气在孔壁上反复摩擦、产生黏滞损耗，把声能转成热。这条机理决定了它在中高频段特别有效：频率越高，空气在孔腔里的往复越剧烈，损耗越大。所以 1 kHz 以上，它不靠厚度堆，15~20 mm 就能拿出明显吸收；2.5 kHz 与 5 kHz 一带尤其如此。

干式电抗器的噪声，正好落在这个区段。噪声来自铁芯的磁致伸缩与绕组振动，基频不高，但谐波成分丰富，实际频谱重心压在 1 kHz 以上。柜外测到的 73 dB 里，最刺耳的那部分就是这一段。这也是同样厚度下玻纤毯不如它的原因——玻纤靠纤维间隙吸声，薄了对高频的抓取力偏弱，要够厚才起效，而柜门与母排之间只有 30~50 mm。

• 开孔率 ≥99%：连通孔腔，声波进入即被摩擦耗散，不依赖厚度堆叠

• 中高频高效：1 kHz 以上薄层起效，2.5 / 5 kHz 段吸收最强，正对电抗器噪声主频

• 无纤维：不像玻纤毯要封装防散纤，切割后边缘不散丝，柜内施工干净

• 本征阻燃、不熔滴：UL94 V-0 rated，燃烧时炭化而非熔化滴落，柜内更安全

• 耐温 -240~220℃：柜内 100~150℃ 长期工作不变形、不塌陷

• 轻质：8.5 kg/m³，柜门贴附不增加明显负载，长时间不致下垂

典型安装位置

• 柜门内侧贴附：主位。正对电抗器，用背胶复合件免打孔，避免在柜门上开孔破坏防护等级

• 柜内四周内衬：母排穿孔处按图纸异形避让，保持原有电气间隙

• 柜底与顶部风道：只做侧向吸声，不压占风道截面，避免影响散热风量

• 柜体连接段：抑制相邻柜之间的串声，减少噪声从缝隙外泄

以上位置有一个共同前提——不遮挡带电部位、不改变电气间隙与爬电距离、不影响散热风量。这三条是硬约束，任何一条破了，降噪方案都要重做。

关键性能参数

指标	典型范围	说明
密度	5~40 kg/m³	柜内降噪常用 8.5 ± 1.5
推荐厚度	15~20 mm	30~50 mm 局部净空下的折中值
有效频段	中高频，1 kHz 以上	2.5 / 5 kHz 段吸收最强
NRC（20 mm）	0.65	250 / 500 / 1k / 2k Hz 四频段平均
2500 Hz 吸声系数	0.94	客户常用考核点，可单独送检
5000 Hz 吸声系数	0.95	高频段趋于饱和，受厚度影响小
开孔率	≥99%	连通孔腔，非纤维结构
阻燃	UL94 V-0 rated	本征阻燃，离火自熄，不熔滴
长期耐温	-240~+220 ℃	150 ℃ 以下长期使用不变形
导热系数	≤0.034 W/(m·K)	兼顾柜内热积聚与局部结露
加工公差	±0.1 mm	≤100 mm 定厚开片与模切件；异形轮廓按图纸确认

分频吸声系数：柜内净空常见 15 mm 与 20 mm 两档，下表按这两档给出。NRC 是 250 / 500 / 1k / 2k Hz 的算术平均，看不到 2.5 kHz 与 5 kHz 的单独表现，而电抗器噪声恰恰压在这两个点上，所以分频值单列。

频率	15 mm	20 mm
250 Hz	0.22	0.30
500 Hz	0.42	0.50
1 kHz	0.72	0.80
2 kHz	0.88	0.93
2.5 kHz	0.90	0.94
5 kHz	0.92	0.95
NRC	0.55	0.65

以上为典型参考值（混响室法），同一厚度的实测值会随密度、贴面与安装空腔变化；正式项目以第三方检测报告为准，指定频点可单独送检。与上方产品参数卡的 20 mm NRC 0.65、30 mm 0.75、40 mm 0.8、50 mm 0.9、80 mm 0.95 一致。

使用边界：不承诺的事

柜内降噪项目评审，最容易出问题的地方不是参数不够，而是供应商把没验证过的效果写成「一定能做到」。下面几项我们明确不承诺：

• 不承诺单靠贴棉从 73 dB 降到 70 dB：柜体缝隙、母排穿孔、风扇与风道的漏声量，常常和吸音棉的贡献同一量级；密封没做，棉再厚也压不下去

• 中高频有余量，低频不是强项：250 Hz 以下要靠加厚或复合结构，而 30~50 mm 的可用空间通常不够；若电抗器有突出的低频成分，需要另做方案

• 不作为绝缘件使用：材料本身不导电，但我们不提供绝缘等级或耐压数据；电气间隙与爬电距离仍由柜体设计保证

• 不做防静电：表面电阻不在 ESD 管控区间，ESD 敏感场合不适用；如确有需要，可评估复合导电层，但目前没有现成数据

• 模切边缘会有少量粉尘：密胺属脆性开孔结构，切割与安装摩擦会掉少量碎屑。柜内母排下方尤其要注意，建议出货前除尘，必要时做封边

把边界先讲清楚，是因为这类项目验证周期长、装机后返工成本高，谁都不想在评审后期才发现缺口。能做扎实的部分我们做扎实，做不到的直接讲明。

选型建议

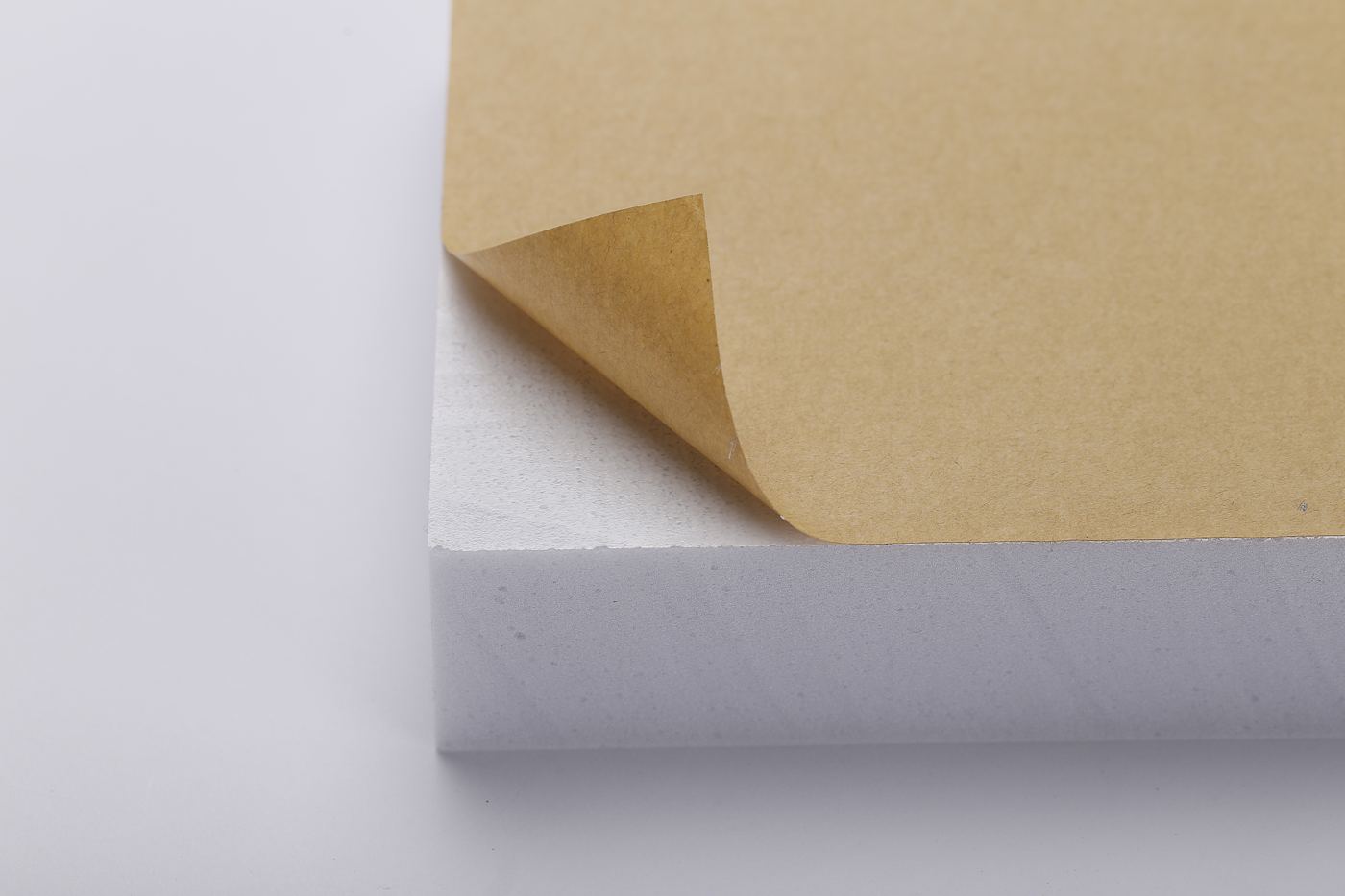

• 柜门贴附 15 mm：FT8（8.5 kg/m³）+ 耐高温丙烯酸背胶，长期耐温 120℃

• 100~150℃ 工况：胶系选硅胶（长期 200℃）；普通橡胶系只到 90℃，这个温度下会软化流挂，不要用

• 异形避让母排：模切件，厚度公差 ±0.1 mm；异形轮廓按图纸确认后加工

• 目标再降 3 dB：优先做柜体密封加 20 mm，而不是继续加厚——空间不够时，加厚的边际收益远低于堵漏

• 湿热或凝露风险：选疏水牌号（疏水率 ≥98%），但疏水不等于防水层，不能长期泡水或承压

• 隔音毡 + 密胺海绵复合件：厂内预复合为一整片，隔音毡 2~3 mm 贴柜壁、密胺 15~20 mm 朝电抗器，一次施工贴附

这里要分清两件事：密胺海绵解决的是吸声——把柜内的混响声压下去，中高频尤其有效；隔音毡解决的是隔声——靠面密度把透射声挡在柜内，对中低频更管用。两者缺一个，都会卡在某个频段降不下去，所以我们的做法是在厂内把两层复合成一整片，而不是让现场贴两层：层间没有空气隙，隔声量更稳定；施工只有一道工序，柜内 30~50 mm 的窄空间也塞得进去；模切、背胶、封边都在出厂前做完，现场只管贴。结构是「隔音毡 2~3 mm（面密度 2~4 kg/m²） + 密胺海绵 15~20 mm」，总厚约 18~23 mm，隔音毡面朝柜壁、密胺面朝电抗器。两个容易忽略的点：一是隔音毡基材，常见 PVC 基软化点在 80℃ 附近，柜内 100~150℃ 要用 EPDM 基或矿物棉基，否则会软化流挂；二是复合用胶同样要耐温，普通 EVA 热熔胶软化点只有 80~90℃，层间会先于材料脱开，得用耐高温胶膜。另外隔音毡靠密封生效，接缝与母排穿孔处要压边封堵，留一条缝等于白做。

常见问题

Q：电抗器噪声是高频，密胺对得上吗？对得上，而且这是它最合适的工况。密胺泡沫开孔率超过 99%，靠连通孔腔的黏滞损耗吸声，1 kHz 以上薄层即起效，2.5 kHz 与 5 kHz 段最强。干式电抗器的磁致伸缩与绕组振动，主要能量正好落在这一段。

Q：现在 73 dB，贴棉能降到 70 dB 吗？不能承诺。越往下越难，每再降 3 dB 意味着声压能量再减半。按经验，吸音内衬单独贡献通常在 2~4 dB，剩下的要靠柜体密封、母排穿孔封堵、风道消声，必要时上隔音毡 + 密胺复合件做隔声层。建议先做一次柜体漏声排查，再定棉的厚度与位置。

Q：15 mm 够不够，还是要 20 mm？按 30~50 mm 局部净空算，15 mm 是能保证安装与避让的稳妥值；15 mm 在 2.5 kHz 以上已有较高吸收，5 kHz 基本饱和。若某几处净空到 40 mm 以上，可以局部加到 20~25 mm，收益主要出现在 1~2 kHz。不要为了加厚牺牲散热与电气间隙。

Q：会不会掉粉，落到底下母排上短路？会有少量碎屑，这点必须讲清楚。密胺是脆性开孔骨架，切割边缘经摩擦会掉粉。我们的做法是模切后除尘、必要时封边，安装时先覆盖下方母排与器件。它不是无尘材料，柜内安装工艺要配合。

Q：背胶在柜内 120℃ 会不会脱？看胶系。普通橡胶系长期只到 90℃，120℃ 会软化流挂；要选耐高温丙烯酸（长期 120℃）或硅胶（长期 200℃）。另外柜门是钢板，贴附前要除油除尘、压合到位，否则再好的胶也扛不住。

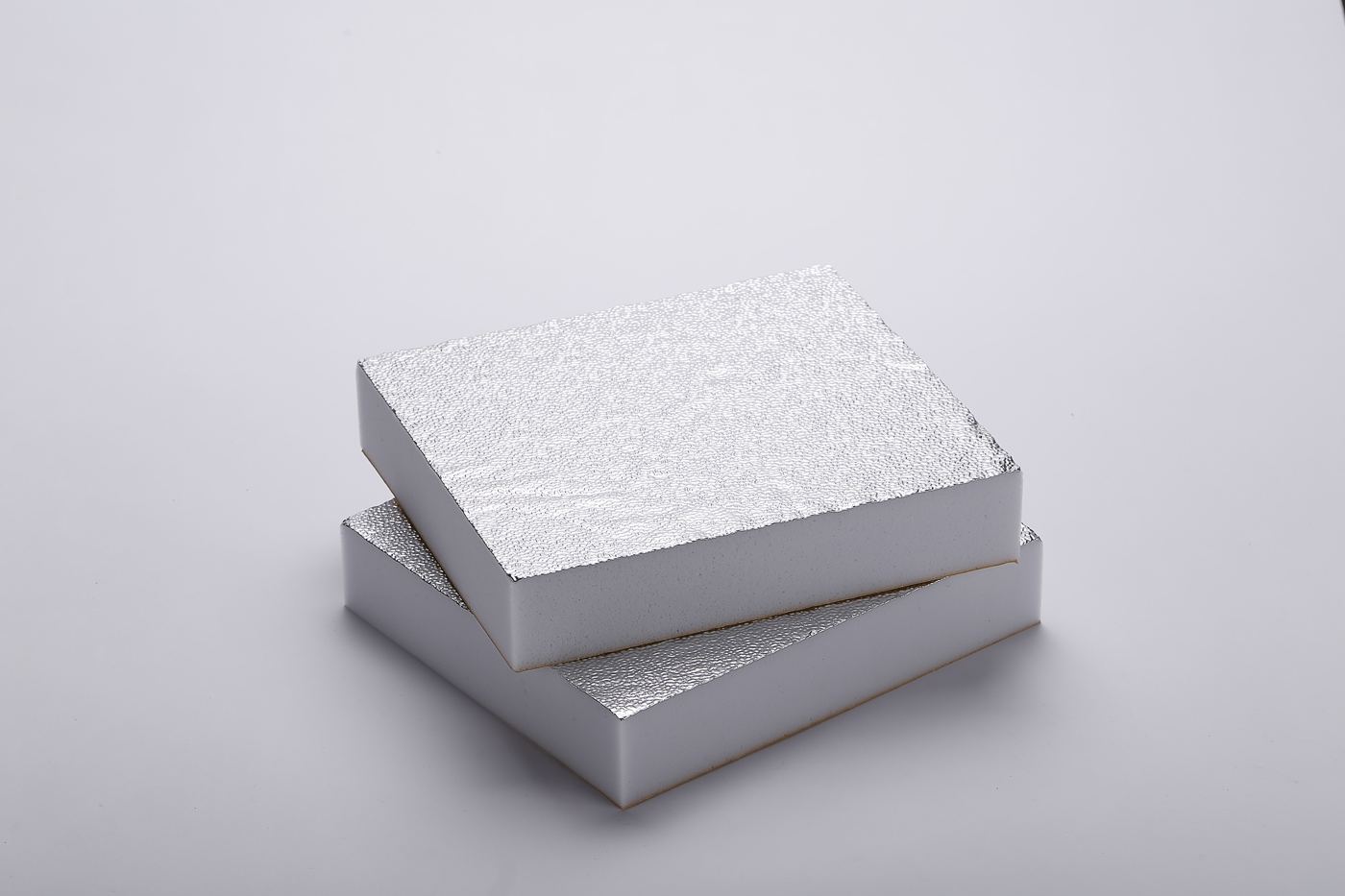

Q：能不能按图异形切割？可以。厚度 1~50 mm 定厚开片与模切件，厚度公差 ±0.1 mm；异形轮廓按图纸确认后加工。支持背胶、铝箔、玻纤布复合。来图或来样都行，常规样品 3~5 天发出。

---

需要规格书、样品或来图报价？欢迎联系峰特（浙江）新材料有限公司，或访问官网 www.cnfoamtech.com 提交询盘。
